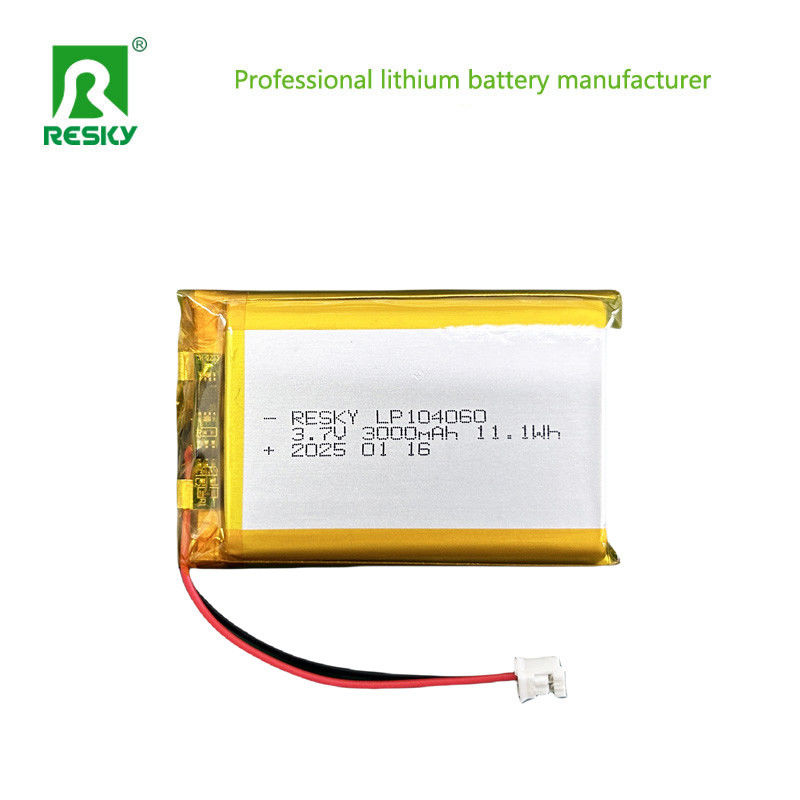

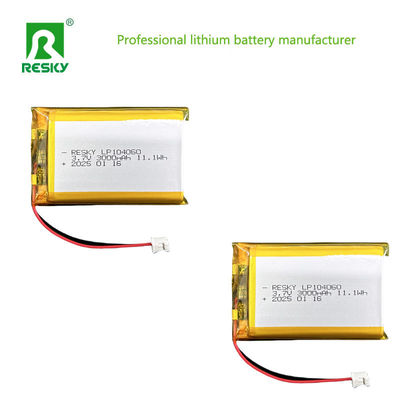

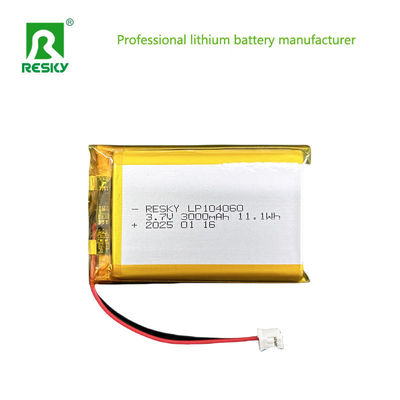

Litowo-polimerowy zestaw baterii 3.7V 104050 104060 3000mAh Baterie litowo-jonowe

Kroki produkcji:

1Przygotowanie katody

• Wybór materiału: Materiał katodowy jest zazwyczaj związkiem zawierającym lit, takim jak tlenek kobaltu litu (LiCoO2), tlenek manganu litu (LiMn2O4) lub fosforan żelaza litu (LiFePO4).Materiały te są wybierane na podstawie pożądanych właściwości działania baterii, takich jak gęstość energii, moc wyjściowa i bezpieczeństwo.

• Mieszanie: Aktywny materiał katodowy jest mieszany z przewodzącymi środkami (np. czarnym węglem) i wiąźnikiem (np. fluorkiem poliwinilidenu - PVDF) w rozpuszczalniku w celu utworzenia osadu.Przewodzący czynnik pomaga poprawić przewodność elektryczną katody, podczas gdy wiązacz trzyma cząstki aktywnego materiału razem.

• Powierzchnia: Następnie nawoz jest pokrywany cienką folią metalową, zwykle aluminiową.Po powleczeniu, elektrody są suszone w celu usunięcia rozpuszczalnika, a następnie kalendarzowane w celu regulowania gęstości i porowatości warstwy katodowej.

2Przygotowanie anody

• Wybór materiału: Anoda jest zazwyczaj wykonana z grafitu, który może odwracalnie interkalizować jony litu podczas cyklu ładowania - rozładowania.

• Mieszanie i powlekanie: Podobnie jak w przypadku katody, materiał anodowy jest zmieszany z wiązaczem i przewodzącym dodatkiem w celu utworzenia slurry.Powierzchnia jest suszona i kalandrowana w celu utworzenia elektrody anodowej o pożądanej grubości i właściwościach.

3. Przygotowanie elektrolitów

• Skład: Elektrolit jest kluczowym składnikiem, który umożliwia transport jonów litu między katodą a anodą.Często stosowane sole litu obejmują hexafluorofosforan litu (LiPF6), a rozpuszczalniki mogą być mieszaniną węglanu etylenowego (EC), węglanu dimetylowego (DMC) i węglanu metylowego etylu (EMC).

• Mieszanie i oczyszczanie: składniki elektrolitu są starannie mieszane w kontrolowanym środowisku w celu zapewnienia jednolitości i czystości.Elektrolit jest zwykle filtrowany w celu usunięcia cząstek stałych i wilgoci - w celu zmniejszenia zawartości wody stosuje się środki zatrzymujące.

4Zgromadzenie

• Wprowadzenie separatoraSeparator to mikroporowa folia polimerowa, która fizycznie oddziela dwie elektrody, umożliwiając przejście jonom litu.Zapobiega bezpośredniemu kontaktowi między katodą a anodą, co może prowadzić do zwarcia.

• Zbieranie lub wywijanie: Struktura katodu - separatora - anody może być albo ułożona w stos, albo zwinięta w celu utworzenia rdzenia komórki.W procesie nawijania, warstwy są zwinięte w kształt cylindryczny lub prismatyczny, w zależności od konstrukcji baterii.

• Kapsuła komórkowa: Rdzeń komórki jest następnie zakapsułany w elastyczny worek polimerowy.Worek jest zazwyczaj wykonany z laminowanego materiału, który zapewnia barierę przed wilgocią i powietrzem, umożliwiając jednocześnie baterii elastyczny kształtKrawędzie torebki są uszczelnione cieplnym uszczelnieniem lub innymi metodami uszczelniania w celu zamknięcia komórki i elektrolitu.

5. Utworzenie i początkowe obciążenie

• FormacjaPo zmontowaniu ogniwo baterii przechodzi proces formowania, który obejmuje pierwsze cykle ładowania i rozładowania, zwykle przy niskim prądzie i w kontrolowanych warunkach.Proces tworzenia pomaga aktywować materiały elektrody i tworzyć stabilną warstwę stałą - elektrolit - interfejs (SEI) na anodzieWarstwa SEI ma kluczowe znaczenie dla długoterminowej wydajności i bezpieczeństwa baterii, ponieważ reguluje transport litowo-jonowy i chroni anodę przed dalszymi reakcjami.

• Początkowe uwarunkowanie: W procesie tworzenia akumulator jest wielokrotnie ładowany i rozładowywany w celu optymalizacji wydajności elektrochemicznej ogniwa.prąd, i czas cyklu są starannie kontrolowane zgodnie ze specyfikacjami baterii i charakterem materiałów elektrody.

6. Badanie jakości i inspekcja

• Badania elektryczne: Komórki akumulatorowe są testowane pod kątem ich właściwości elektrycznych, takich jak pojemność, opór wewnętrzny i charakterystyka napięcia.Badanie mocy polega na całkowitym ładowaniu ogniwa, a następnie rozładowywaniu go w określonym tempie, aby zmierzyć ilość energii, którą może przechowywać i dostarczaćOporność wewnętrzna jest mierzona w celu oceny zdolności komórki do przewodzenia prądu i jej wydajności.

• Badania bezpieczeństwa: Przeprowadzane są również badania związane z bezpieczeństwem, w tym badania przeładowania, aby sprawdzić, czy mechanizmy ochronne komórki mogą zapobiec przeładowaniu i późniejszym uszkodzeniom lub zagrożeniom bezpieczeństwa.Badania nadmiernego rozładowaniaW celu zapewnienia bezpieczeństwa komórki w nieprawidłowych warunkach wykonywane są również badania zwarcia i badania stabilności termicznej.

• Kontrola wizualna i wymiarowa: Komórki są wizualnie sprawdzane pod kątem jakichkolwiek wad fizycznych, takich jak pęknięcia, przecieki lub niewłaściwe zamknięcie.W celu zapewnienia, że rozmiar i kształt komórki spełniają wymagane specyfikacje, przeprowadza się kontrole wymiarów.

Zdjęcia:
